Berührungslose Füllstandsmessung mit extrem hoher Genauigkeit

Kabellose Montage im Kanal mit 10 Sekunden Messintervall und 10 Jahre wartungsfrei: Nie wieder ein Event im Kanal verpassen.

Bei Starkregenereignissen zum Beispiel schwillt der Wasserpegel eines Mischwasserkanals innerhalb kürzester Zeit an und fällt wieder ab. Hier sind sehr kurze Messintervalle des Füllstandes von 10 Sekunden gefragt, um kein Ereignis zu verpassen.

Zuverlässige Datenübertragung

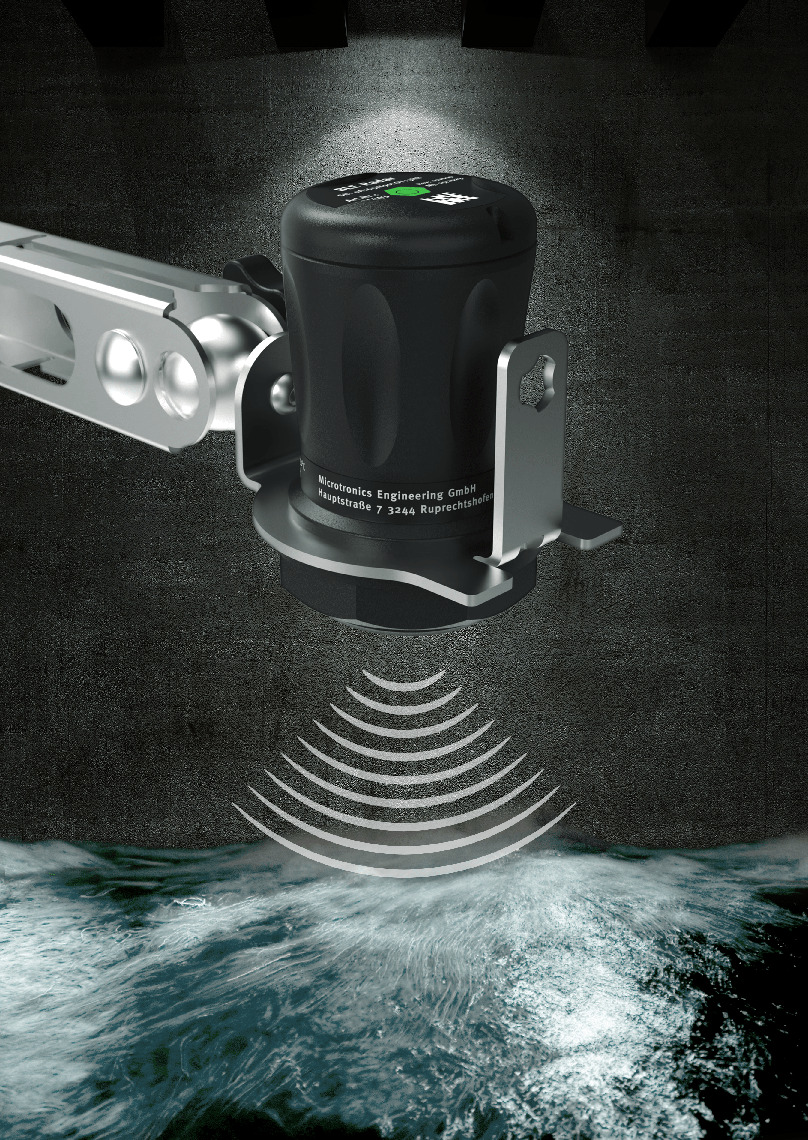

Der BLE Radarsensor überzeugt mit einer Batterielaufzeit von 10 Jahren. Durch die berührungslose 80 GHz Radar-Technologie ist der Betrieb wartungsfrei. Der BLE Radarsensor verfügt über ein gasdichtes und korrosionsbeständiges Gehäuse ohne Metallteile. Einmal montiert, überträgt das Messsystem die Daten an Ihren Server. Die Installation in der schwierigen Umgebung erfolgt ohne Verkabelung. Der Sensor hat ein 1,5″ Zoll Gewinde zur Montage auf Standardhalterungen. Der Sensor überträgt die Daten via Bluetooth (BLE) an die abgesetzte Übertragungseinheit.

Optimale Positionierungsmöglichkeiten für beste Messergebnisse
Dieses zweiteilige System ermöglicht es, den Sensor im Schacht zu positionieren, wo die Messung signifikant ist. Die Übertragungseinheit befindet sich hingegen im Bereich des optimalen Empfangs direkt unter dem Schachtdeckel. Der Messbereich von bis zu 5m mit einer Auflösung von 1mm und einer Genauigkeit von ±2mm ist für Pegel- und Füllstandsmessungen bestens geeignet. Der schmale Öffnungswinkel von 4° sorgt für fokussierte und zuverlässige Messungen im Bereich von 0 bis 5 Meter. Dieser geringe Abstrahlwinkel führt zu einer hohen Messgenauigkeit in engen Schächten und Abwasserkanälen. Die bewährte, abgesetzte Übertragungseinheit kann dabei bis zu 20m vom BLE Radarsensor entfernt sein, wodurch der Sensor wesentlich zielgerichteter platziert werden kann. Um eine höhenabhängige Messwertverfälschung durch eine Parallaxe bei der Installation zu vermeiden, ist am BLE Radarsensor eine Wasserwaage angebracht.
